作者：徐祥禎(義守大學機械與自動化工程學系副教授)
前言
電子構裝(Electronic Packaging)，主要是利用固定粘著技術，將集成電路(Integrated Circuit, IC)芯片固定在承載襯墊(Die Pad)上，并利用細微連接技術，引出電力訊號，并以絕緣材料予以密封，建構成立體結構。這種技術在上一世紀稱為IC封裝，由于電子產品種類越來越多且技術范圍涵蓋物理、化學、材料、機械、電機等學門，廣義上說，將電子組件與芯片承載襯墊固定連接，裝配成完整的系統或設備，以發揮IC原始設計功能的技術，即可稱為電子構裝。電子構裝的功能，包含了以下幾項(1)電源供應(2)信號傳輸(3)熱量排除(4)保護支撐。
以微電子的制程而言，電子構裝屬于產品后段的制程技術，電子產品朝向輕薄短小趨勢發展，IC芯片縮小但IO數增加、組件密度集中使功率提高，所產生熱源如何排除問題，與來自構裝制程所產生的殘余應力，以及芯片在運作時各種材料間熱膨脹系數差異所產生的熱應力，此外，還有高分子材料因吸濕所引發的濕氣膨脹應力。各種因溫度、濕氣引發的應力作用，導致構裝材料間的分層、崩裂，或是芯片的破損，使得IC運作失效，造成可靠度問題。因此，電子構裝技術開發的重要性，其實并不亞于前段的IC制程技術或其它微電子制程技術。
一、電子構裝技術層次與分類
一般而言，電子構裝技術因制程技術不同而區分成不同的層次，如圖一所示。
第0層次的構裝，是指直接在IC芯片上的連線制程，稱為 Wafer Level；
第1層次的構裝，是將IC芯片粘接于一構裝體中并完成電路連線與密封保護，稱為Module Level；
第2層次的構裝，是指將第一層次構裝完成的數個組件組合在 PCB電路板上，稱為 Board Level；
第3層次的構裝，則指將數個電路板組合于一主板 (Mother Board)上，稱為 Card Level；
第4層次的構裝，則為將數個主板組合成為電子產品，稱為 Gate Level；
第5層次的構裝，是指將將數個電子產品透過網路組合起來，稱為 Network Level。
另外，將 IC芯片直接固定在 PCB上的Chip on Board技術，分類為第 1.5層次的構裝。

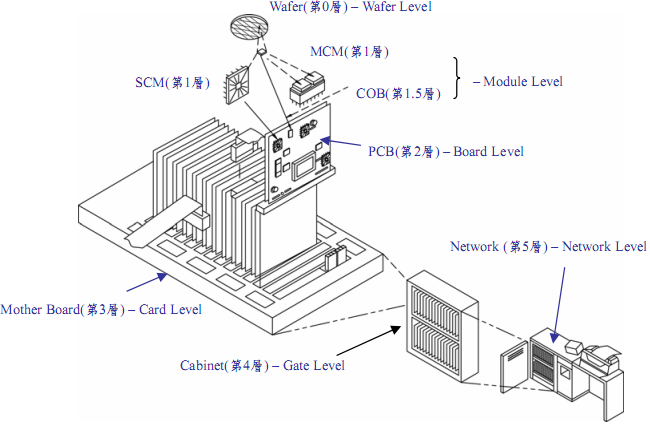

圖一 電子構裝技術層次示意圖
二、電子構裝結構分析
電子構裝的可靠度(Reliability)，主要是探討其故障機制(Failure Mechanism)，大致上分為下列三種：
(1)熱機械故障，這是由于溫度增加造成構裝內部材料因彼此間熱膨脹系數不同產生熱變形與熱應力，最常見的熱機械故障是斷裂，斷裂會導致芯片破裂、基板分離、填充物破裂、焊錫點疲勞。斷裂的機制有脆性斷裂及延性斷裂。
(2)化學故障，這包含了化學腐蝕與金屬擴散，當金屬與水氣或酸接觸會產生腐蝕。高分子材料本身就會吸濕，而且與金屬間不能完全密合，空氣的濕氣會擴散或以毛細作用傳入構裝體內，造成金屬及焊線的腐蝕，殘余濕氣在高溫作用會造成爆米花效應。此外，兩種不同金屬之間擴散，形成介金屬化合物(Inter-Metallic Compound,IMC)，造成金屬的脆化并且減弱其降伏應力，如焊錫點破裂。
(3)電氣故障，包含電遷移與靜電放電，因IC芯片內電流密度高，電子在鋁線移動將鋁原子擠出，稱為電遷移，造成導體線路電流不連續形成開路故障，與相鄰導體形成短路故障。靜電放電是指外界如人體或儀器設備的電荷經過放電途徑，瞬間大量的電流進入IC芯片，造成電子組件故障。
電子構裝的結構分析，簡單的說是要預估結構體在承受某種負載(溫度、濕度、壓力、電氣或是瞬間的外力作用)下的反應情形，計算結構體內部應力分布與變形量，或是算出結構體震動的固有頻率，或是找出結構體熱源所在以及散熱途徑等等，用來分析結構體的故障機制，提升電子構裝的可靠度。因此，電子構裝的結構分析所需技術知識范圍，包含了固體力學(彈性、塑性、振動、光彈)、熱機力學(熱傳學、材料力學)、破壞力學、材料科學等，相當廣闊。任何新的電子產品的研發，都需要在形狀、尺寸、材料、負荷、可靠與價格上作反復的結構分析。此外，電子產品在不能達到預期的功能或故障時，必須作多項的結構分析，以正確指出失效的原因，同時驗證其量測值。不論是新創或是改良，工程師首先必須對整體結構有所了解；其次必須對結構體內的每一組件，分析其所受的負載，并運用這些力學原理求解。一旦確定后，工程師會依照結構體所需的強度及各材料的機械性質，來選擇適當之尺寸?！皹?gòu)裝”一詞中，隱含了“結構分析”的意義，因此，將「IC封裝」更名為「電子構裝」，在學術界上有其意義存在。

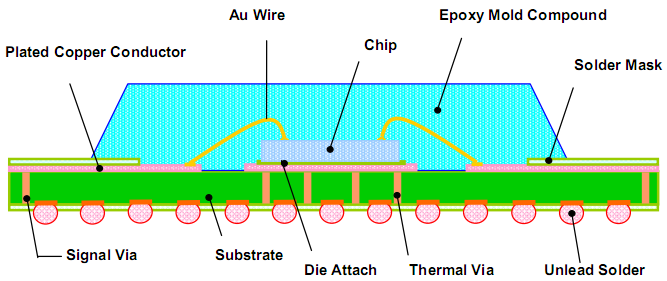

圖二 PBGA(Plastic Ball Grid Array)構裝結構示意圖
一個典型的半導體構裝PBGA結構的示意圖，如圖二所示。此構裝材料使用了環氧樹脂封膠(Epoxy Mold Compound)、芯片(Chip)、芯片接合劑(Die Attach)、金線(Au Wire)、基板(Substrate)、綠漆(Solder Mask)、導通孔(Via)、焊錫(Solder)。在封裝過程中，因為反復進行加熱、冷卻，因各材料因熱膨脹系數不同，在界面產生熱應力而導致變形、裂縫、破壞。因為環保意識抬頭，綠色構裝(green package)需要無鉛成份的焊錫、無鹵素成分的環氧樹脂封膠等，材料的改變會改變制程，其可靠度也跟著會改變，需要更多的測試與結構分析來驗證。了解電子構裝不同材料，如金線、銅箔、銀膏、焊錫、硅芯片、環氧樹脂封膠、基板、芯片接合劑、綠漆的材料特性，對于結構分析有很大的幫助。
由于有限元素分析（Finite Element Analysis,FEA）已廣泛使用在工程上的結構分析與熱分析上，并普遍被學術與產業研發所接受。在電子構裝結構分析上，多重物理場偶合(Multi-physics)之FEA軟件包被使用最為廣泛。FEA仿真預測要精準，必須結構體內部全部材料要有正確的機械、熱、電氣性質以及適當?shù)倪吔鐥l件的設定，如牽涉到非線性求解，更需要有一個合適求解器(Solver)及解題順序。因篇幅關系，僅就電子構裝結構分析的部份FEA仿真預測結果作一示范說明：
(一)熱引發變形(Thermal-induced displacement)
圖三顯示flip chip BGA(FCBGA)結構體的示意圖，受熱后所產生的內部變形(in-plane displacement)與Moiré Interferometry云紋干涉實驗結果，以及熱翹曲(thermal-induced warpage)預測。FEA預測結果與Moiré實驗量測值的誤差不到0.3%，顯示FEA預測非常精確。

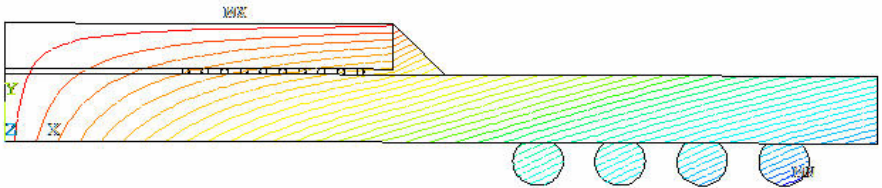

圖三 FEA預測水平方向變形量(100oC降溫到25oC)

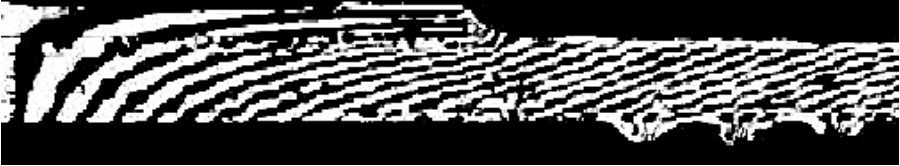

圖三 Moiré云紋干涉實驗量測水平方向變形量(100oC降溫到25oC)

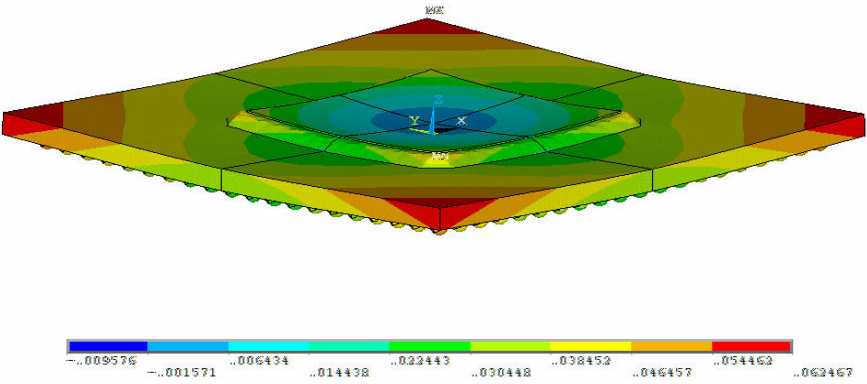

圖三 FEA預測翹曲(warpage)變形量(25oC加溫到250oC)
(二)焊線制程第一焊點模擬(Cu/low-K underlay microstructure dynamic response)
焊線(wire bonding)制程中，第一焊點(first bond)的制程相當復雜，制程上的參數bond force、bond speed、超音波USG的bond power需要轉換成FEA的相關邊界條件，制程溫度與焊線上FAB及HAZ區域的機械性質要能反應到金線的材料性質上，更重要的是FEA模式要能仿真動態接觸大變形的非線性行為。在此結構分析下，亦能正確的預測bond pad底下Cu/low-k微結構的應力波傳遞及破壞機制。而黃金價格飆漲，焊線以銅線取代金線，也是未來電子構裝技術發展趨勢之一。銅線的應變硬化在FEA模式中又必須充分的考慮進去。

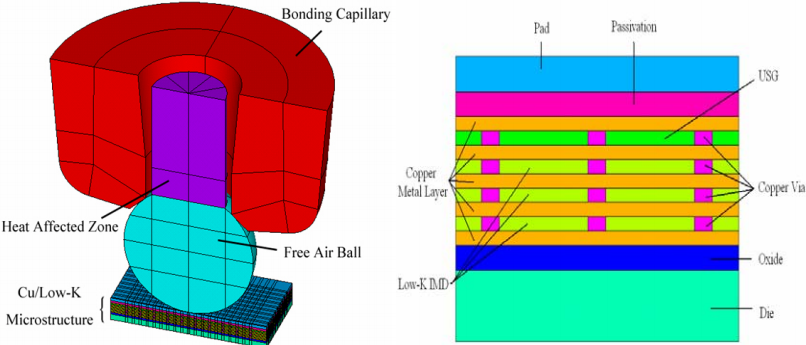

圖四焊線制程第一焊點3維FEA模型 (b)Cu/low-K微結構示意圖

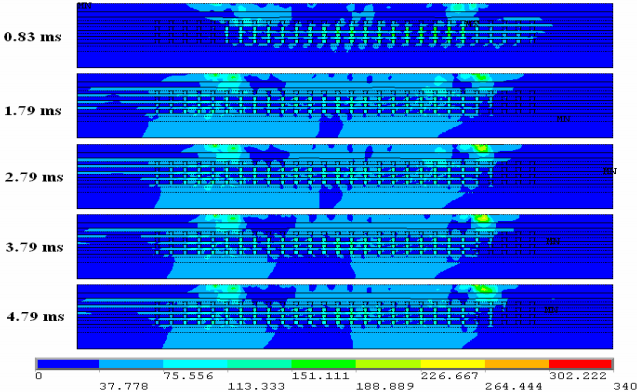

圖四 預測熱超音波制程的Cu/low-K微結構等效應力
(三)系統級封裝焊錫之溫度循環測試(Thermal cycle test for System-in-Package)
在綠色構裝需求無鉛焊錫，目前業界大多以錫銀銅(Sn-Ag-Cu,SAC)合金來制作各式BGA的錫球，提供第二層次構裝上板(board level)的表面粘著。因為SAC各合金材料比例不同，其機械性質不同，而銅的活性高、易擴散，生成金屬間化合物，使結構變脆。當進行溫度循環測試，從-40OC到125OC，包含加溫、持溫、降溫、持溫，溫度往復的變化使結構受到往復的壓縮、膨脹，SAC焊錫會產生疲勞破壞。而SAC焊錫的熔點約480K-520K間，當工作溫度到其熔點一半時240K-260K，SAC焊錫會有潛變發生。因此在結構分析，就要選擇具粘彈性行為的FEA元素，材料性質也必須反應潛變形為，而3D實體模型耗費太多計算機資源，因此使用slide model，又利利用圣維南原理，以子模型(sub-model)來作焊錫點附近的應力應變分析。在疲勞壽命預測，不同模式需要creep shear strain、creep von Mises stress-strain、以及creep strain energy density來代入不同模式。
圖五系統級封裝3維FEA模型 (b)焊錫點子結構FEA模型

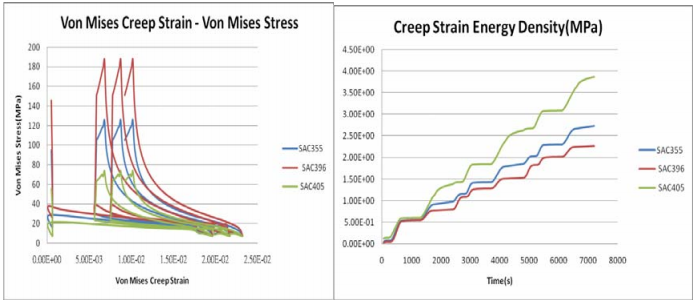

圖五焊錫點等效應變-等效應力圖 (d)焊錫點子結構潛變應變能密度-時間圖
(四)系統級封裝焊錫點掉落測試(Drop test using support excitation scheme)
焊錫點的另一個可靠度，就是上板后的電子產品要通過掉落測試(drop test)。在JEDEC掉落測試標準中加速度G值與sin波時間圖，必須反應到求解順序中。而邊界條件中，則運用input D及support excitation方式，進行掉落測試模擬。由于金屬擴散產生介金屬化合物，使結構變脆，各種材料的機械性質必須正確的反應。延性破壞與脆性斷裂準則(criteria)用在不同的結構與材料，破壞位置亦是研究重點之一。SAC錫球合金的比例、各結構的尺寸，用來作最優化的設計。

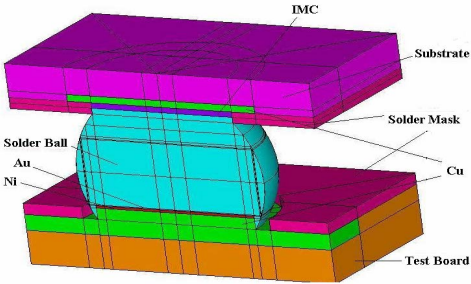

圖六系統級封裝焊錫點3維子結構FEA模型

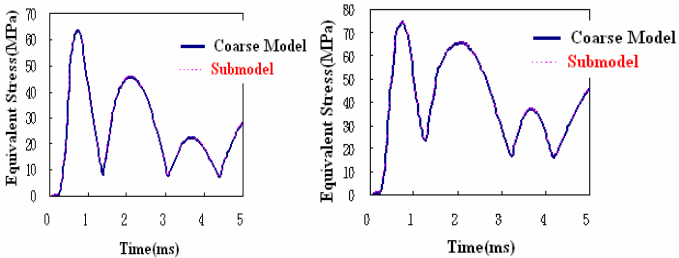

圖六焊錫點上方等效應力-時間圖 (c)焊錫點下方等效應力-時間圖
(五)CMOS影像傳感器熱-濕-固耦合(Thermo-hygro-mechanical effects for CIS)
濕度所引發的電子構裝可靠度問題，除了材料的濕氣(moisture)性質，與濕氣擴散系數(moisture diffusivity)不容易求得外，吸濕膨脹系數(coefficient of moisture expansion)也很難直接量測出來。在以往，工程師經常直接以烘烤來去濕，而FEA軟件并不能直接仿真濕氣分布與預測吸濕膨脹所產生的應力。由于濕氣擴散原理與熱傳導的熱傳播原理一樣，運用費肯第二擴散原理(Fick’s second diffusion law)，推導出飽和吸濕系數、擴散系數、吸濕重量之間的關系式；在IR-Reflow過程中以Arrhenius方程式找到其活化能、擴散系數(此時，擴散系數會與溫度相依)；在吸濕膨脹所產生的應變，會等于殘余濕度與吸濕膨脹系數之乘積。在FEA吸濕模擬中，密度(density)設定為1、熱傳導系數設為擴散系數乘以飽和吸濕系數、比熱設為飽和吸濕系數，結構體外部邊界的濕度全部設定成1與內部全部設為0，并進行瞬態非線性分析，所得的場變量即為濕度(wetness)。其次，進行IR-Reflow去濕過程的模擬，要注意的是，要將結構體全部邊界設定為0。最后將殘余的濕氣與吸濕膨脹系數，以及因溫度增加所產生的熱變形，共同代入熱-濕-固耦合結構分析，得到構裝整體的應力分布。

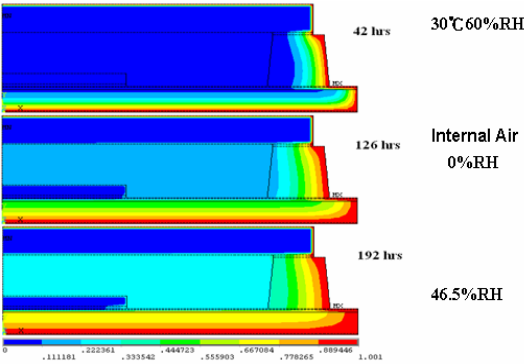

圖七QFN CMOS影像傳感器吸濕192小時(30oC/60%RH)

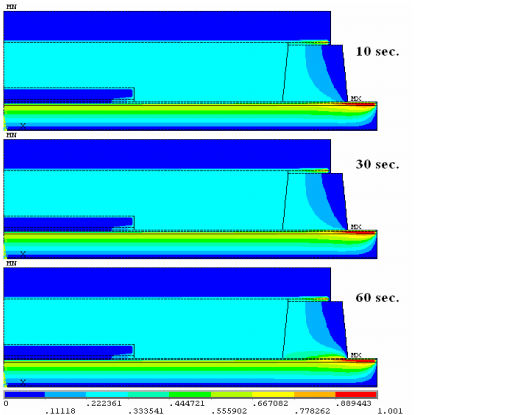

圖七QFN CMOS影像傳感器去濕60秒(30oC/60%RH)

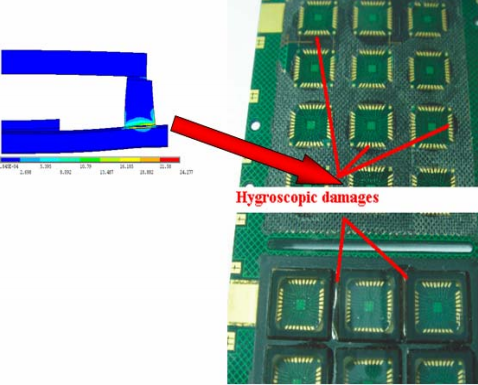

圖七QFN CMOS影像傳感器熱-濕-結構偶合分析與基板失效圖
三、結論
電子產品的趨勢是輕薄短小，IC芯片也跟隨著朝向高密度電子電路與多IO腳數發展。從過去的歷程來看，要開發新產品，電子構裝需要新技術、新制程、新材料的配合，還要有新機臺的改善。在開發流程上，大多以FEA仿真來預測構裝結構體在各種環境的可靠度來進行設計或改改，再配合參數設計，以測試實驗數據驗證。無論電子產品如何創新，結構體如何變化，材料如何更新，在進行結構分析時，所需要的力學學理，并沒有太大的改變。當前的3D IC的TSV(Through Silicon Via)技術，其結構迥異于之前的IC封裝結構，發展?jié)摿o窮，但如果IC芯片運作所產生的熱量沒有辦法適當?shù)呐懦?，電子?gòu)裝不能解決IC芯片的廢熱問題，新開發的TSV就完全沒有商業市場，由此可見電子構裝技術的重要性。本文只是大致提到電子構裝的結構分析的一些基本概念，并未涉入到諸多力學原理，拋磚引玉，期待國內電子構裝先進更多深入的介紹，讓國內更多的學生、工程師投入電子構裝的研發領域。
