Die Attach(芯片貼裝)
芯片貼裝（Die Attach）是封裝工藝中非常關鍵的一步，其主要目的是將單顆芯片從已經切割好的wafer上抓取下來，并安置在基板對應的die flag上，利用銀膠把芯片和基板粘接起來。
其主要過程如下圖所示，可以細分為三步：1.點膠(Dispense)；2.取芯片(Pick up)；3.貼片(Placement)。

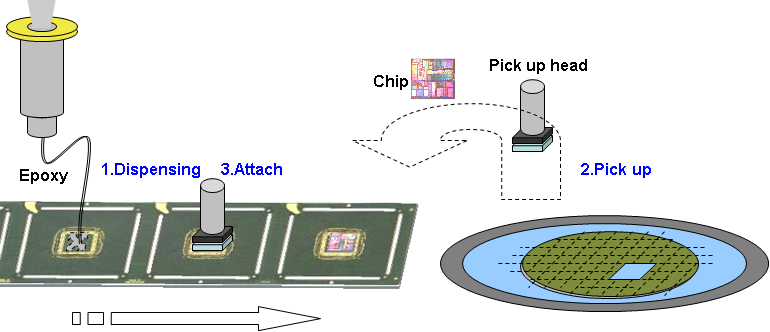

芯片貼裝過程示意圖
1. 點膠：
銀膠的主要成份是環氧樹脂、銀粉(Silver)和少量添加劑。環氧樹脂和添加劑主要起粘結作用，而銀粉主要起導電導熱作用。成品銀膠被裝在針筒注射器中，零下40oC的低溫保存，防止變性。使用前，將銀膠取出回溫，并在離心攪拌機中攪拌均勻，擠出其中的氣泡。
點膠有三種模式：戳?。?/span>Stamping）、網?。?/span>Printing）、點膠（Dispensing）

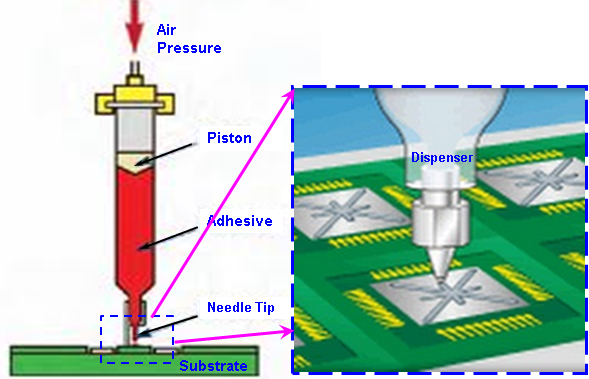

點膠（Dispensing）示意圖
2. 取芯片：
切割后的Wafer被安裝在固晶機的Air Bearing Table上，取芯片時，Ejector Pin從wafer下方將芯片頂起，使之便于脫離tape，同時Pick up head從上方吸起芯片，如下圖所示。

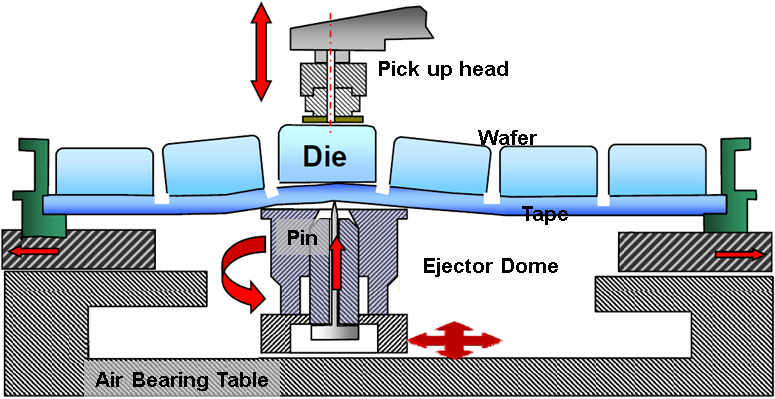

芯片抓取示意圖
3. 貼片：
基板被傳輸?shù)焦叹C(jī)的貼片平臺(Die bond table)上，平臺被加熱到120oC(防止基板吸收濕氣，使芯片貼裝后預固化)。點膠之后，已抓取芯片的Pick up head運動到基板上方，以一定的壓力將芯片壓貼在點膠的die flag上，如下圖所示。完成貼片的基板被傳輸?shù)交搴?/span>(Magazine)中，流入下一工序；

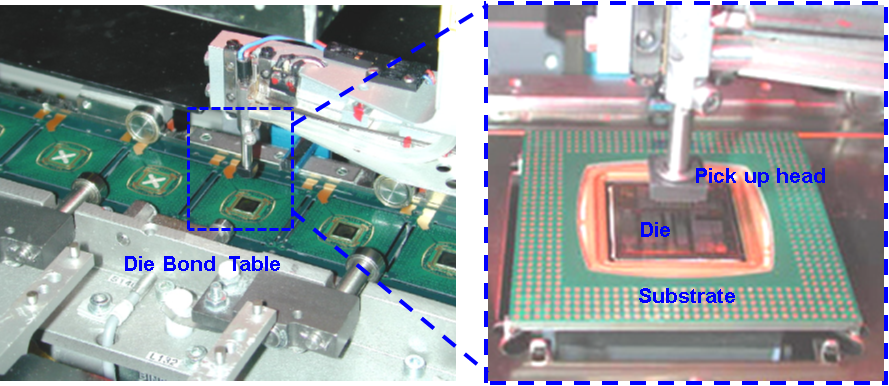

芯片貼裝圖
常用的Die Attach設備有ESEC、ASM、Datacon等，以下視頻來自Samtec和ESEC，僅供參考。
Epoxy Cure(銀膠烘烤)
貼片后的基板裝回基板盒，放進熱風循環烤箱，如下所示，175oC烘烤60～120分鐘，使膠水中的溶劑揮發，膠水完全固化，芯片牢貼在基板上?？鞠鋬?nèi)充滿氮?dú)?，防止氧化?/span>

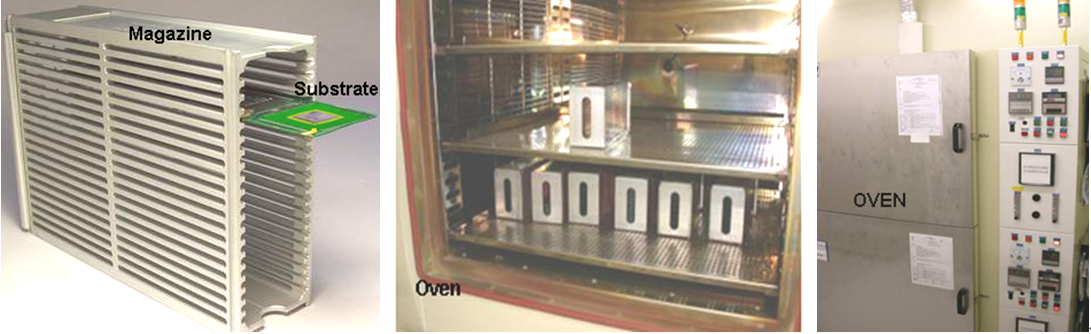

銀膠烘烤
下一章節，我們會繼續SiP的工藝流程，講述Wire Bonding（邦定），敬請關注。
