電漿清洗（Plasma）
在Molding前會使用混合氣體，對基板表面進行電漿清洗。主要是用O2 & H2混合氣體，在金屬面形成OH-基。Molding 工序前，采用此種清洗，可以增加與 Compound間的結合力，提高產品的可靠度，增加使用壽命。。
Molding(塑封)
本工序主要是把芯片和金線用塑膠密封起來，使其不受外界環境的影響而失效，主要過程如下：
1) 將完成超聲焊接的基板，放置在注塑機的下模(Bottom chase)（見下圖）上預熱。
2) 將上模(Top chase)下壓，并將預熱后的環氧塑封料(Epoxy Molding Compound，簡稱EMC)從注塑口投入到投料罐(Pot)中。
3) 注塑桿(Plunger)加壓后，熔化后的塑封料流入并充滿模腔(Cavity)，將芯片和焊接金線包封起來，同時模腔內的空氣經空氣口(Air vent)排出，
4) 待填充EMC硬化后，開模脫模，取出封好的成品。
EMC：是一種熱固性樹脂，主要成分為環氧樹脂及各種添加劑（固化劑，改性劑，脫模劑，染色劑，阻燃劑等），為黑色塊狀，低溫存儲，使用前需先回溫。其特性為：在高溫下先處于熔融狀態，然后其成分發生交聯反應逐漸硬化，最終成型。

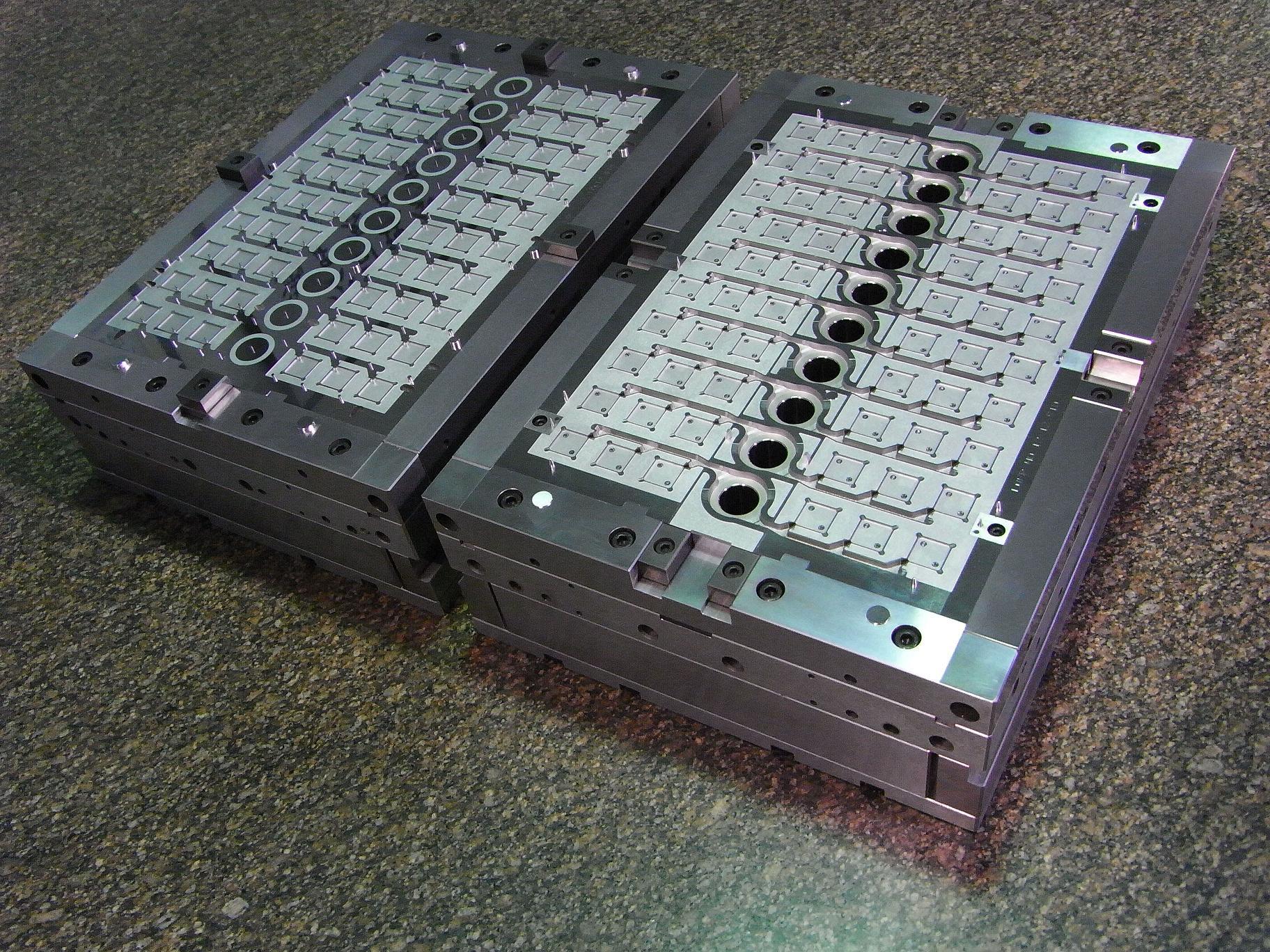

塑封模具上下模

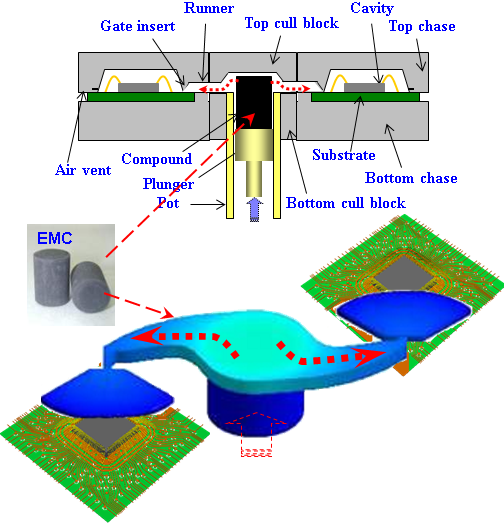

塑封模具結構及注塑過程示意圖
實際注塑過程
下面視頻是整個molding的工藝過程，前半部分是Moldex3D的模擬視頻，后半部分是實際的注塑設備工作過程，僅供參考。
Post Mold Cure (塑封后烘烤)
把塑封后的產品放在烤箱內，加熱到175+/-5oC ,保持2~8小時。主要作用是使EMC材料完全硬化，并消除塑封時產生的內應力。
EMC材料的環氧樹脂等高分子成分，在高溫下發生交聯反應，生成網狀的結構而硬化。在模封后交聯反應還沒有進行完全，模封后烘烤，可以使交聯反應進行徹底，達到完全硬化。

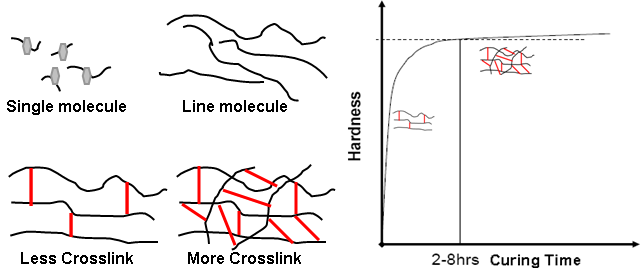

交連反應示意圖及烘烤硬化關系
下一章節，我們會繼續SiP的工藝流程，講述Marking（印字），敬請關注。
