Plasma Clean (電漿清洗Before WB)
在密閉真空中充入少量Ar、H2、O2中的一種或幾種氣體，利用RF power在平形板電極形成電場使電子來回震蕩，電子激發并電離氣體產生電漿，撞擊基板和芯片表面，與污染物產生物理或化學反應，利用氣體流通將污染物去除。電漿清洗使表面微結構產生官能基或達到一定的粗糙度，增加不同材料之間的結合力，增加焊點的可靠性以及基板與塑封材料之間的結合力，從而提高產品的可靠度、增加使用壽命。

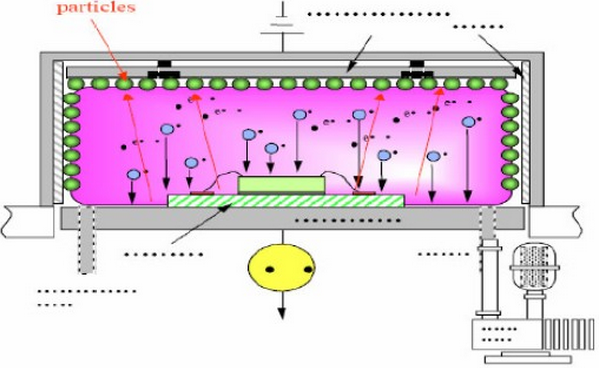

Plasma Clean示意圖
電漿清洗主要分以下幾種
1. Argon Plasma
純物理作用、物理撞擊可將表面高分子的鍵結打斷，形成微結構粗糙面。
2. Oxygen Plasma
具有化學作用，可以氧化燃燒高分子聚合物，或者形成雙鍵結構的官能子，可表面改性。
3. Hydrogen Plasma
具有還原性作用的氣體，可以還原被氧化的金屬表面層。
4. Mix Gas Plasma
組合上述氣體種類，可達到特殊官能基的形成。
Ar & H2混合氣，借由物理撞擊對表面的結構產生活化作用，并形成粗糙面增加結合力。Wire Bond工序前，采用此種清洗方式，可以增加焊點的結合力。
O2 & H2混合氣，對金屬面形成OH-基，Molding 工序前，采用此種清洗，可以增加與Compound間的結合力。
電漿清洗三種原理
點擊視頻鏈接: Plasma Cleaning.mp4
Wire Bonding(邦定)
WB是封裝工藝中最為關鍵的一步，主要目的是利用金線(Au)、鋁線(Al)或銅線(Cu)，把芯片上的Pad和基板上Finger通過焊接的方法連接起來。焊接方式有熱壓焊、超聲鍵合和熱超聲焊等，這里主要介紹熱超聲焊。
熱超聲焊的主要材料為金線，成分為99.99%的高純度金，線徑一般為0.8mil，1.0mil，1.3mils，1.5mils和2.0mils等。利用超聲振動提供的能量，使金絲在金屬焊區表面迅速摩擦生熱，產生塑性變形，破壞金屬層界面的氧化層，兩個純凈的金屬界面緊密接觸，在鋼嘴壓力作用下，達到原子間緊密鍵合，形成牢固的焊接。

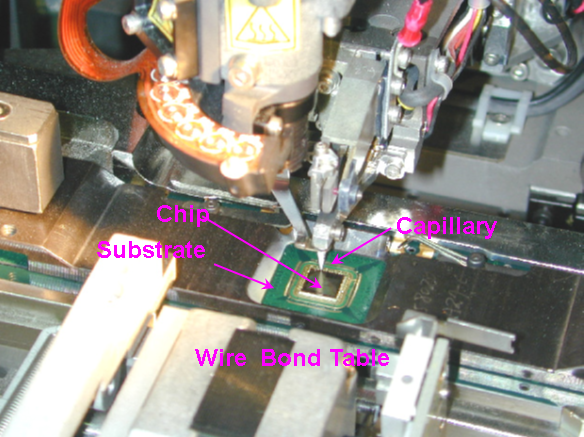

熱超聲焊
球焊的主要過程如下圖:
1) 打火桿在瓷嘴前打火，將金線燒熔成球；
2) 第一焊點：金球在鋼嘴施加的一定壓力和超聲的作用下，與芯片pad連接，形成焊球(Bond Ball)；
3) 第一焊點完成后，夾持金線的夾子松開，鋼嘴牽引金線上升，并按程序設定的軌跡運動，從而形成一定的線型（Wire Loop）。
4) 第二焊點：鋼嘴運動到基板Finger上方，在超聲作用下，下壓到在基板的Finger上，形成魚尾(Wedge)形的連接；
5) 第二焊點完成后，鋼嘴向上運動，拉出一定長度的金線(為下一步燒球做準備)，夾子閉合，金線與Finger的連接被切斷。
6) 回到第1)，進入下一焊接循環。
WB四要素：壓力（Force）、超聲功率（USG Power）、時間（Time）、溫度（Temperature）。

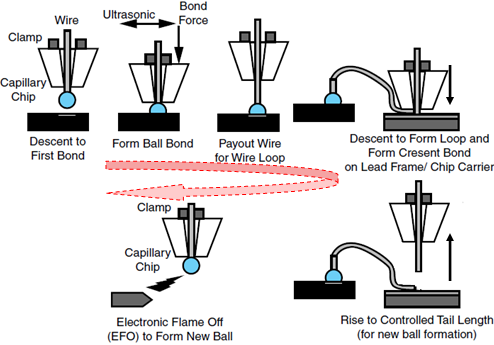

金絲球焊過程示意圖
金線焊接完成后的基板效果如下圖。

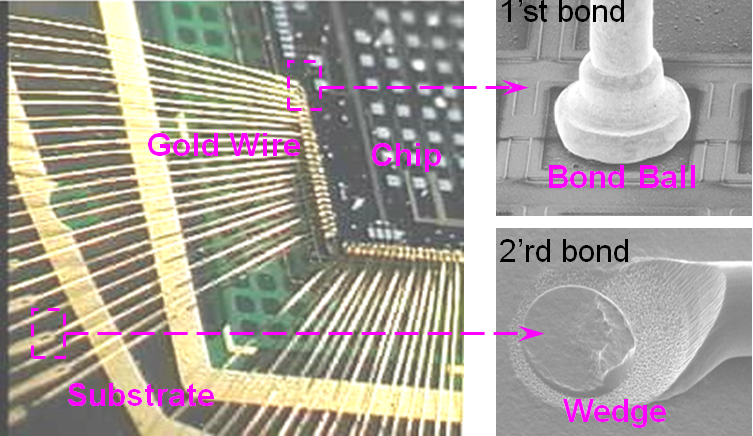

球焊后的基板和芯片，金絲及第一、第二焊點圖
點擊視頻鏈接: Wire Bonding.mp4
下一章節，我們會繼續SiP的工藝流程，講述Molding（注塑），敬請關注。
