前言
移動設備向著輕薄短小的方向發展，手機行業是這一方向的前鋒，從幾代iPhone的尺寸可以看出----薄，是一直努力的方向（圖1）。隨著物聯網、可穿戴等市場興起，將這一方向推向極致。

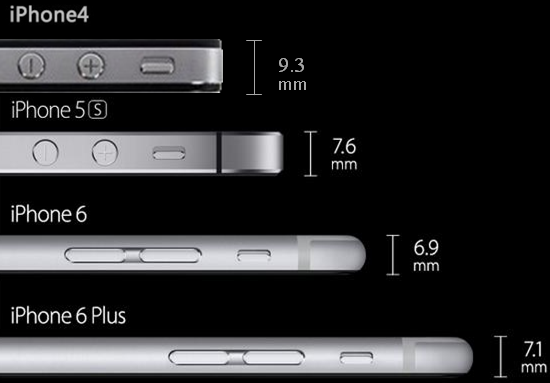

圖1 iPhone厚度變化
手機的薄型化，得益于多方面技術的進步，包括SiP、PCB、顯示屏等技術，其中關鍵的技術之一就是EMI屏蔽技術。傳統的手機EMI屏蔽是采用金屬屏蔽罩，屏蔽罩在橫向上要占用寶貴的PCB面積，縱向上也要占用設備內部的立體空間，是設備小型化的一大障礙。新的屏蔽技術——共形屏蔽（Conformal shielding），將屏蔽層和封裝完全融合在一起，模組自身就帶有屏蔽功能，芯片貼裝在PCB上后，不再需要外加屏蔽罩，不占用額外的設備空間，從而解決這一難題。如圖2，iPhone 7主板上，大部分芯片都采用了Conformal shielding技術，包括WiFi/BT模組、PA模組、Memory模組等，從而實現了輕薄短小目標。

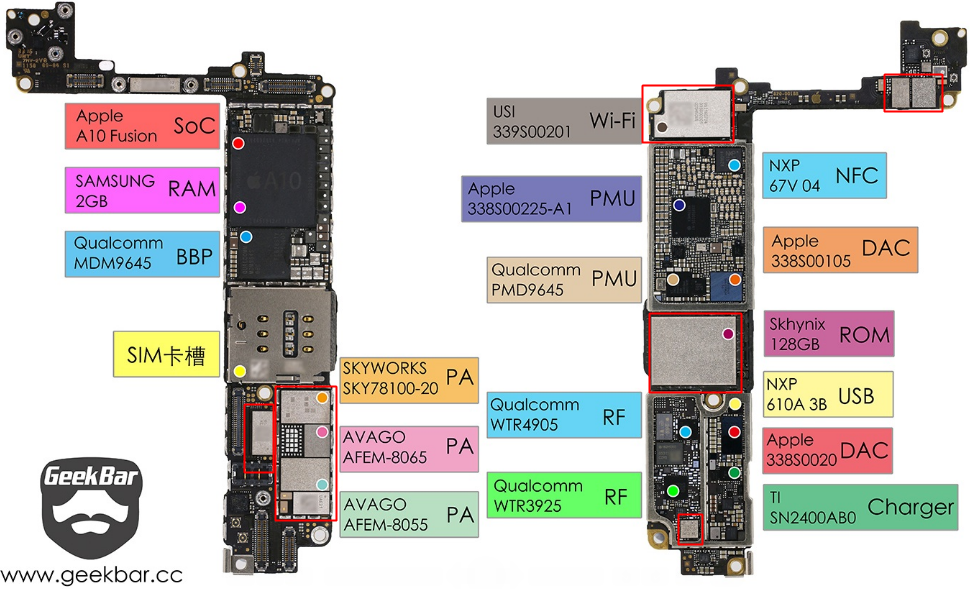

圖2 iPhone7主板上采用共形屏蔽技術的模組
SiP封裝共形屏蔽
電子系統中的屏蔽主要兩個目的：符合EMC規范; 避免干擾。傳統解決方案主要是將屏蔽罩安裝在PCB上，會帶來規模產量的可修復性問題。 此方法也可以在SiP模組中使用，如圖3中的模組封裝，或Overmold shielding將屏蔽罩封裝在塑封體內。 這兩種屏蔽解決方案，雖然實現了屏蔽罩的SiP封裝集成，但是并不能降低模組的高度，同時也會帶來工藝和成本問題。

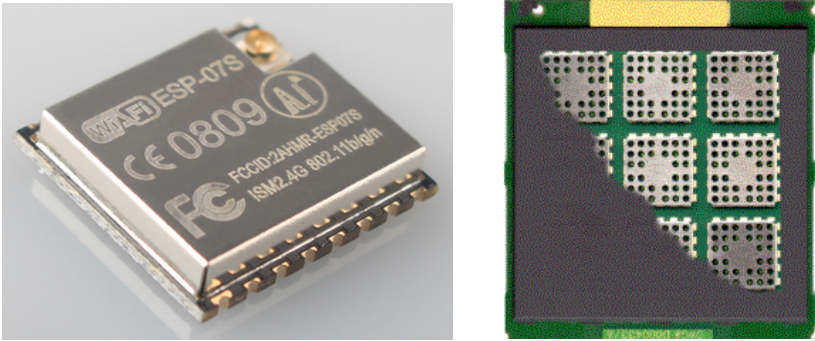

圖3 傳統的屏蔽罩模組及SiP封裝內集成（Overmolded shielding）屏蔽罩
SiP封裝的共形屏蔽，可以解決以上問題。如圖4，SiP封裝采用共形屏蔽技術，其外形與傳統的封裝基本一致，但與傳統封裝相比，不會帶來尺寸上增加。

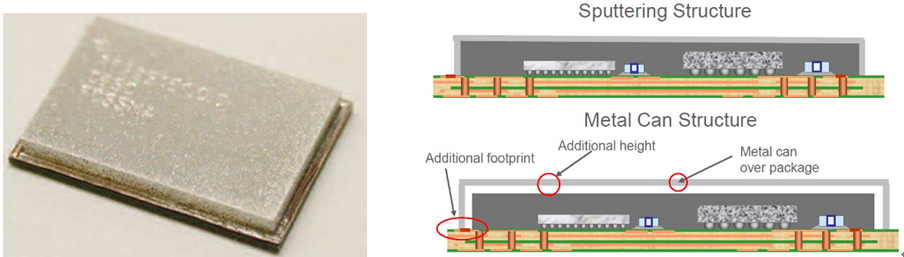

圖4 共形屏蔽SiP封裝以及與傳統屏蔽罩的區別
共形屏蔽的性能
共形屏蔽實現了極好的屏蔽效能，在高達12GHz遠場，高達6GHz近場，以及10MHz-100MHz的低頻，屏蔽效果在30dB以上。在封裝表面濺射3um的銅，如圖5實際的測量結果，可以看出共形屏蔽的出色效果。

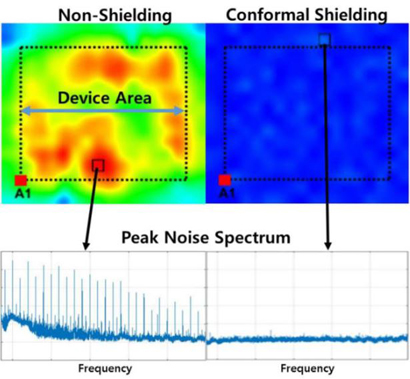

圖5共形屏蔽的測試效果
共形屏蔽的工藝
共形屏蔽目前主流工藝有三種：電鍍，噴涂，濺射。各工藝的優缺點對比如下表。
以濺射為例，工藝流程如下圖：

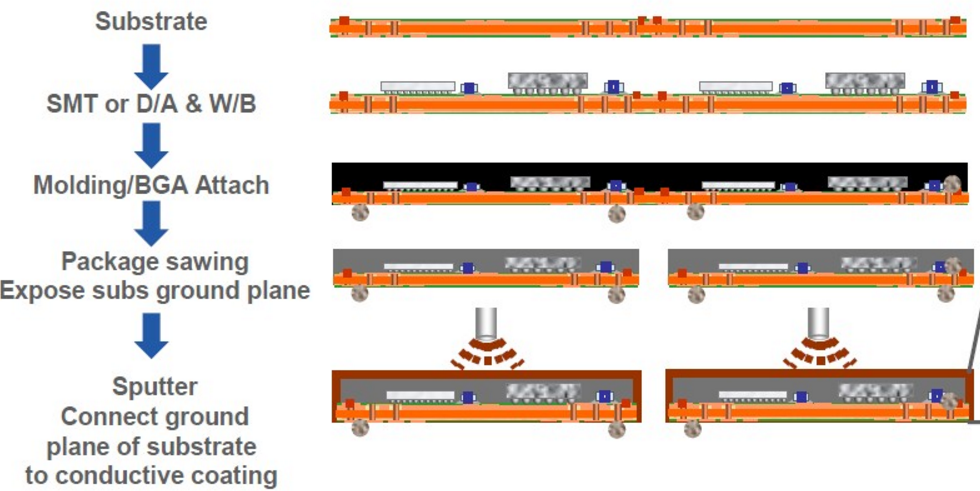

圖6 濺射工藝流程
共形屏蔽的應用
共形屏蔽主要用于PA，WiFi/BT、Memory等SiP模組封裝上，用來隔離封裝內部電路與外部系統之間的干擾，如圖7。

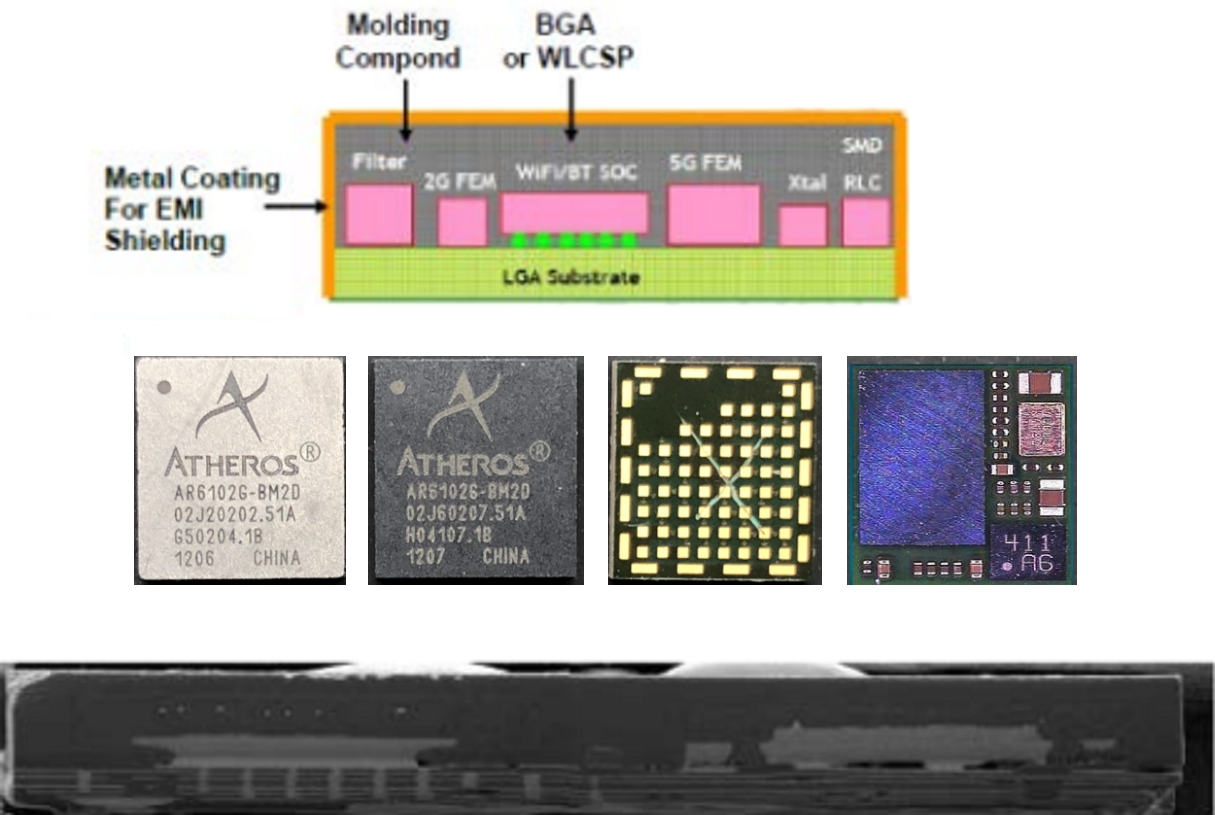

圖7 WiFi模組共形屏蔽結構
對于復雜的SiP封裝，將AP/BB、Memory、WiFi/BT、FEM等集成在一起，封裝內部各子系統之間也會相互干擾，需要在封裝內部隔離。另外，由于大尺寸的SiP封裝，其Conformal Shielding結構共振頻率較低，加上數字系統本身的噪聲帶寬很寬，容易在SiP內部形成共振，導致系統無法正常工作。Compartment shielding（隔室屏蔽）由Conformal shielding技術改進而來，用激光將塑封體打穿，露出封裝基板上的接地銅箔，灌入導電填料形成屏蔽墻，與表面的屏蔽層一起將各子系統完全隔離開。Compartment shielding主要用于封裝內部的隔離。另外，其減小了各屏蔽腔的尺寸，共振頻率遠高于系統噪聲頻率，避免了電磁共振，從而使得系統更穩定。Compartment shielding典型的應用案例就是iWatch里的S1模組，如圖8。

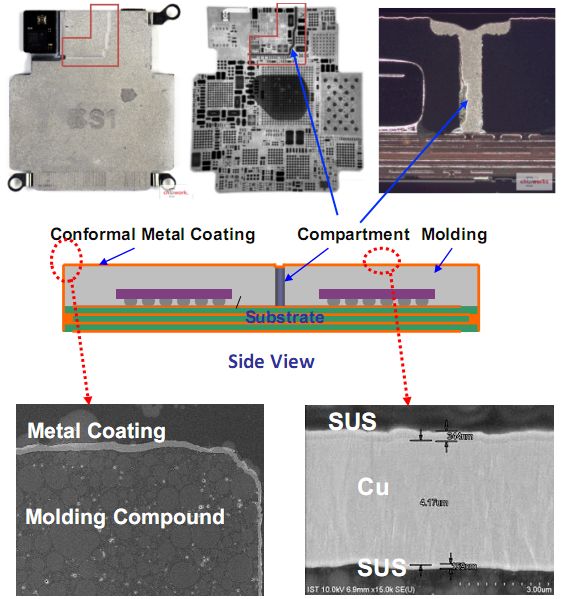

圖8 蘋果S1 SiP封裝 Compartment shielding結構
總結
SiP共形屏蔽的優點：
? 共形（Conformal）和隔室（Compartmental）屏蔽方案應用靈活
? 最大限度減少封裝中的雜散和EMI輻射
? 最大限度減少系統中相鄰器件建的干擾
? 器件封裝橫向和縱向尺寸增加幾乎為零
? 節省系統特殊屏蔽部件的加工和組裝
? 減少設備PCB面積和空間
? 低成本
共形屏蔽技術，可以解決SiP內部以及周圍環境之間的EMI干擾，對封裝尺寸和重量幾乎沒有影響，具有優良的電磁屏蔽性能，可以取代大尺寸的金屬屏蔽罩。必將隨著SiP技術以及設備小型化需求而普及。
