IC封裝基板簡介
IC封裝基板或稱IC載板，主要是作為IC載體，并提供芯片與PCB之間的訊號互聯，散熱通道，芯片保護。是封裝中的關鍵部件，占封裝工藝成本的35～55%。IC基板工藝的基本材料包括銅箔，樹脂基板、干膜（固態光阻劑）、濕膜（液態光阻劑）、及金屬材料（銅、鎳、金鹽）等，工藝與PCB相似，但其布線密度線寬線距、層間對位精度及材料的靠性均比PCB高。
IC封裝基板發展可分為三個階段：
第一階段， 1989-1999，初期發展。以日本搶先占領了世界IC封裝基板絕大多數市場為特點；
第二階段， 2000-2003，快速發展。臺灣、韓國封裝基板業開始興起，與日本形成“三足鼎立”；
第三階段， 2004年起，此階段以FC封裝基板高速發展為鮮明特點。
全球IC基板生產以日本為主，產值占60%，包括第一大廠IBIDEN、SHINKO、NGK、Kyocera、Eastern等；臺灣廠商位居第二、占30%，包括NanYa、Unimicron、Kinsus、ASE等；韓國則以SEMCO、Deaduck、LG為主要生產者?；逡榔洳馁|(zhì)可分為BT（BismaleimideTriacine）和ABF（AjinnomotoBuild-up Film）兩種。BT材質含玻纖，CTE小，不易熱脹冷縮，材質硬、線路粗。主要用于手持設備、通信設備和存儲；ABF材質線路較精密，導電性好、為Intel主導使用，廣泛用于PC產品。生產BT基材（wire bond）主要為日商MitsubishiGasChemical（三菱瓦斯化學）、Hitachi Chemical（日立化成）各占全球市場50%、40%。 ABF基材，日本Ajinomoto（味之素）是唯一供應商。

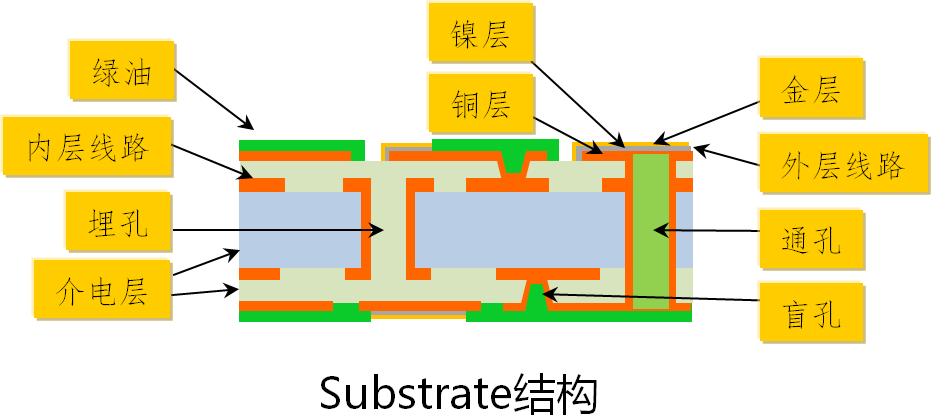

基板結構：

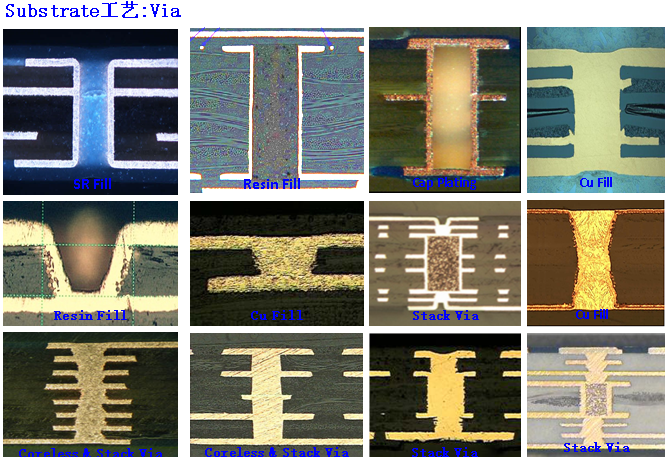

疊層結構，由不同厚度的材料堆疊而成，有導電材料和非導電材料；過孔，用于連接不同層信號的孔。結構包含Via Hole(鉆孔)、Via Land(孔環)、Hole Wall(孔壁)、Hole Cap(鉆孔封帽)、Plugging Ink(塞孔油墨)等；表面處理(Surface Treatment)，EG(電鍍金)、Ni thickness(鎳層厚度)、Au thickness(金層厚度)等……
基板加工涉及的主要問題：
Layer structure capability（疊層結構能力），Trace/Pattern capability（圖形/走線能力），F(xiàn)ingerpitch capability（金手指間距能力），CF/SM registration capability（阻焊加工能力）Drill capability（鉆孔能力），Surface treatment（表面處理），Dimension tolerance capability（尺寸公差控制能力）……

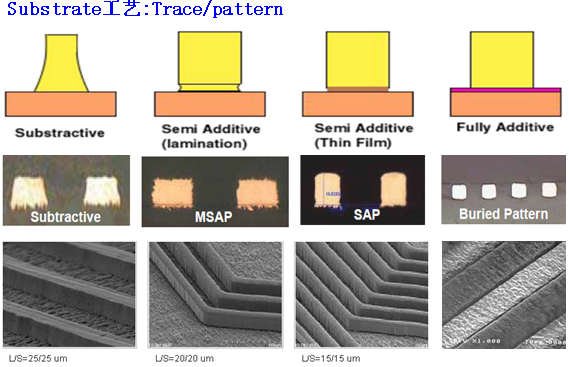

基板線路制作工藝：

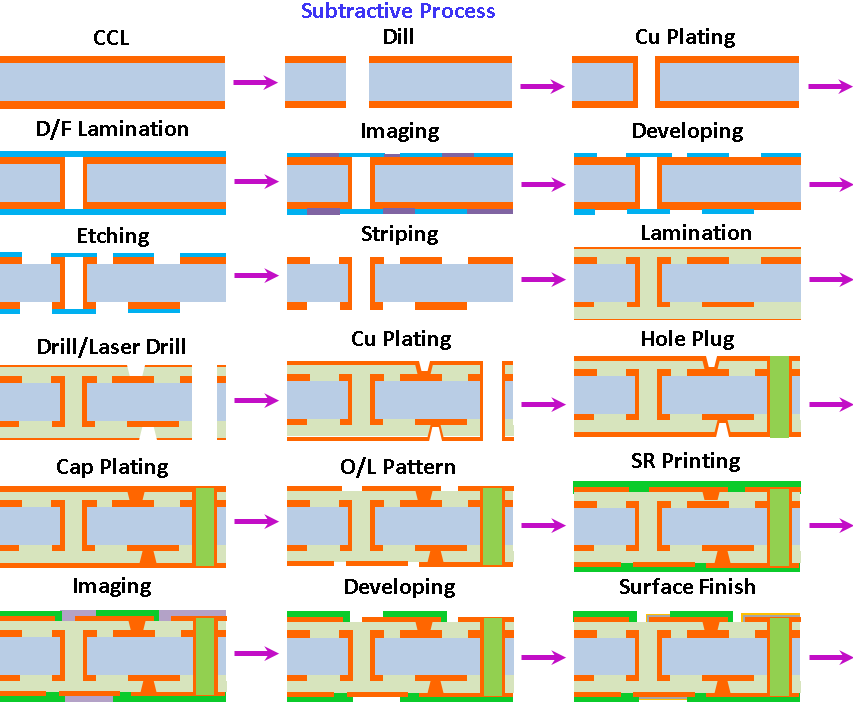

減成工藝（Subtractive Process）：全面電鍍(PanelPlating)，圖形電鍍(PatternPlating)，混合電鍍(Panel-PatternPlating)。

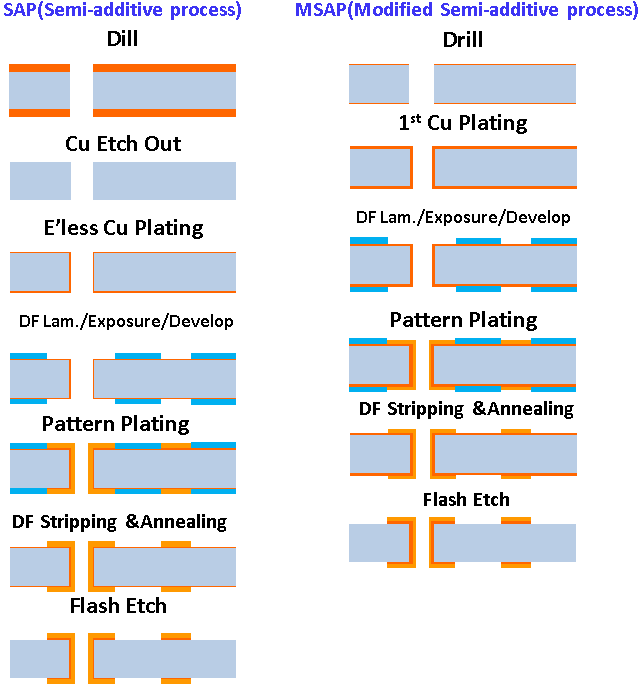

加成工藝（Additive Process）：全加成（Full Additive ），半加成（Semi-Additive），部分加成（Partial Additive）。

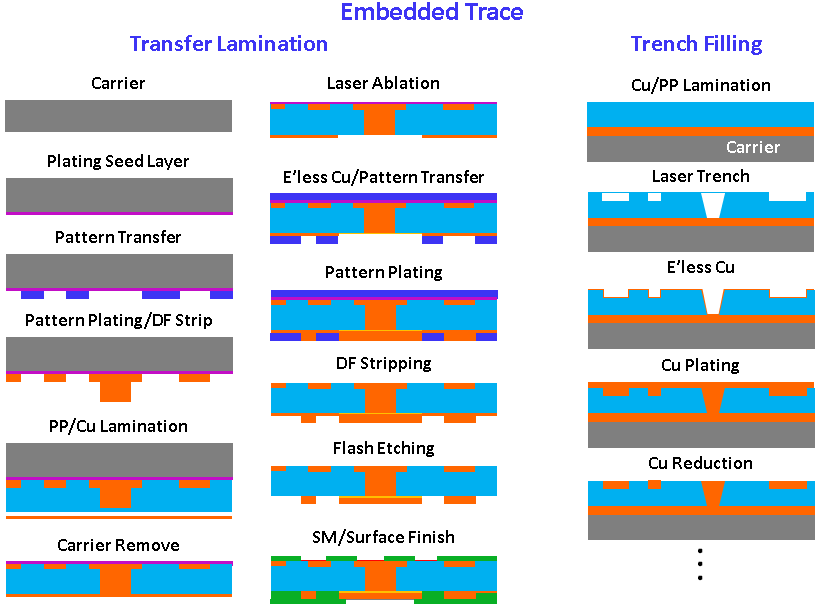

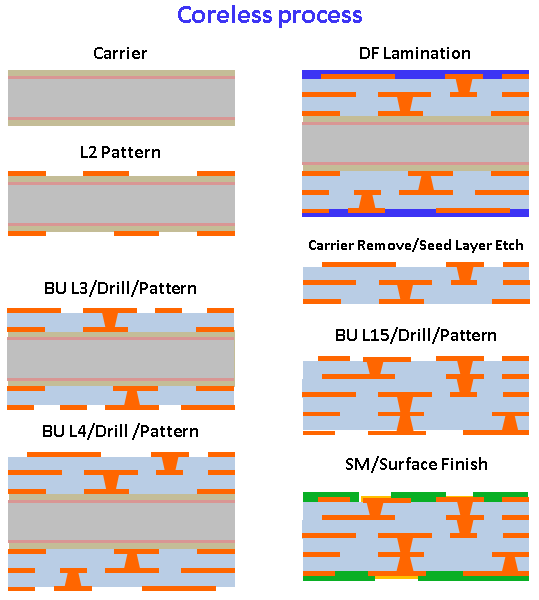

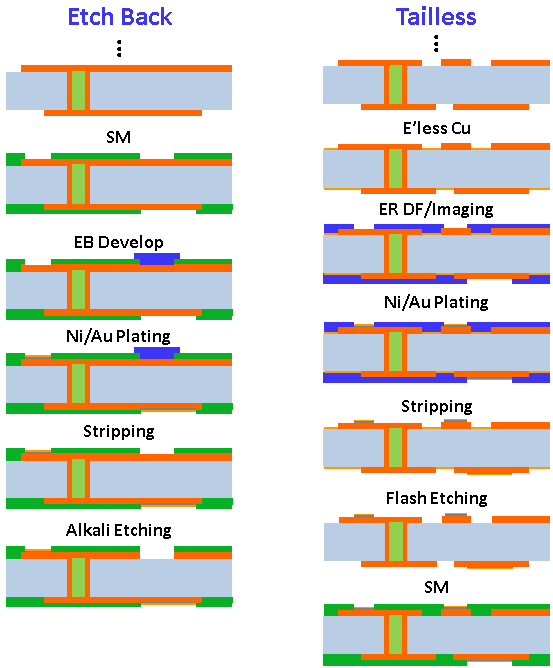

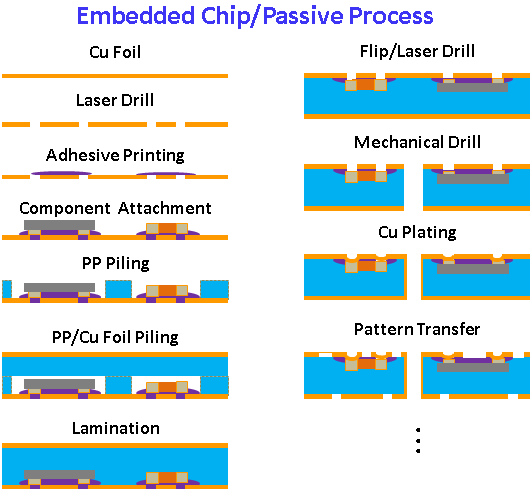

通過下面幾種常見的載板制作流程，大家可以對載板工藝有個大概了解。由于載板加工工藝流程復雜，只對其主要步驟進行了羅列，不明之處可以到微信群——“IC封裝設計”中去交流。對于加工步驟的詳細解釋說明，可以部分參考《IC封裝基礎與工程設計實例》第5章的內容。

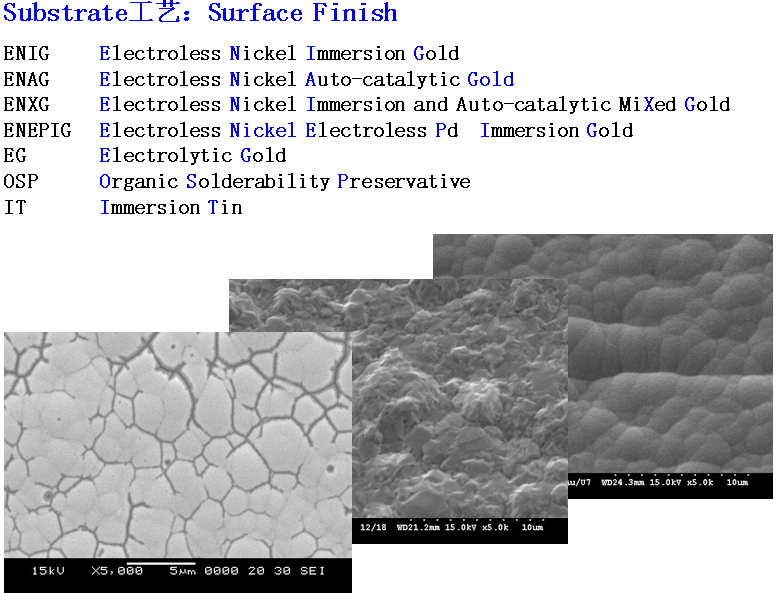

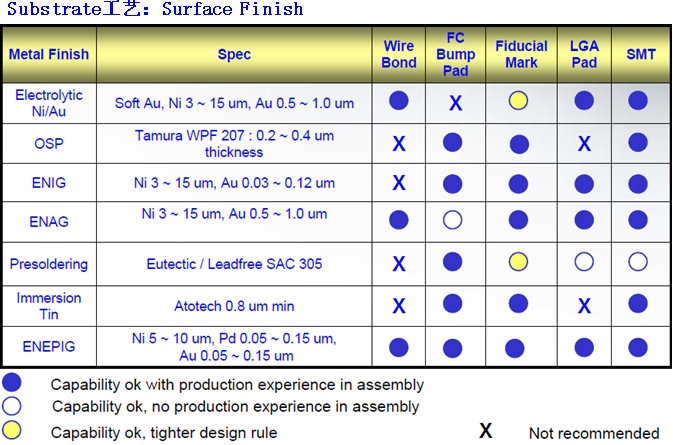

表面處理工藝（Surface Finish）：

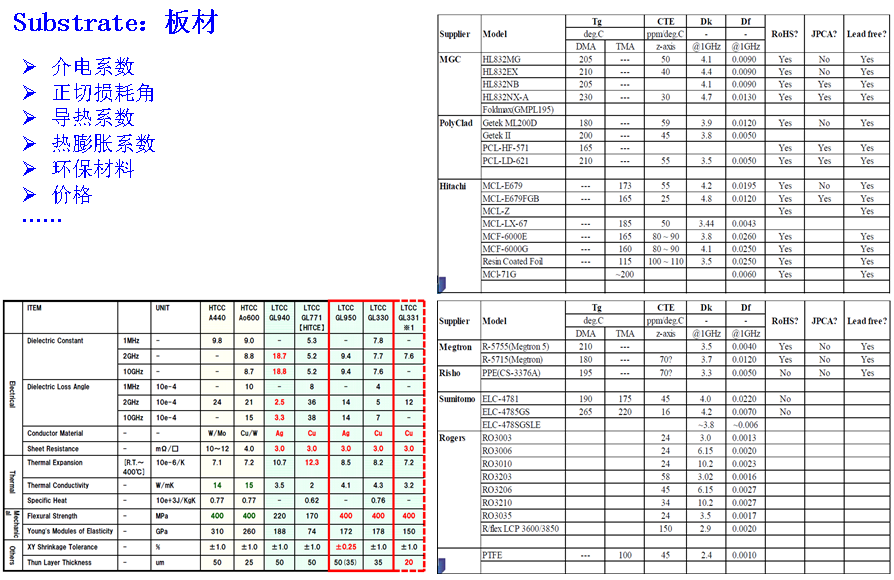

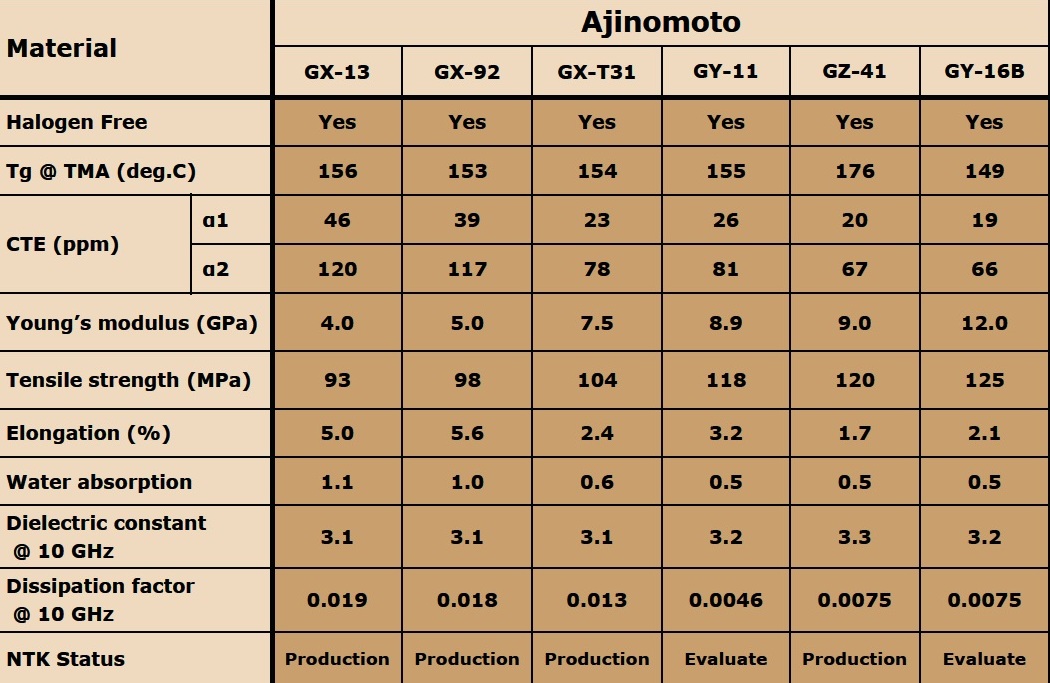

常用IC載板材料特性：
