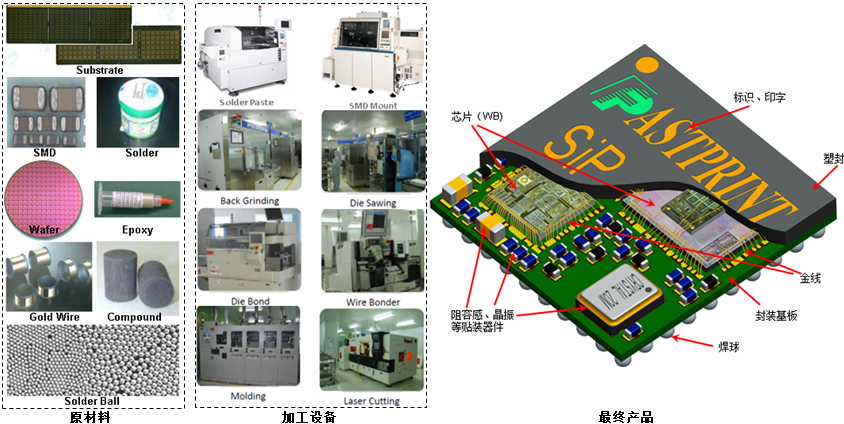

封裝實現了三大工能：保護，避免芯片受到外界化學的或物理的傷害；互聯，將電源引入，并實現信號互聯；散熱，將芯片的產生的熱量散發到外界。下圖是一典型的SiP內部結構，及加工此SiP所涉及到的主要原材料和設備，接下來我們將以此為例，詳細講解其整個工藝流程。
SiP封裝涉及的材料、設備
SiP封裝工藝，是以一定的工序，在封裝基板上，實現阻容感、芯片等器件的組裝互連，并把芯片包封保護起來的加工過程。粗略的可劃分為一下工序（制程）。

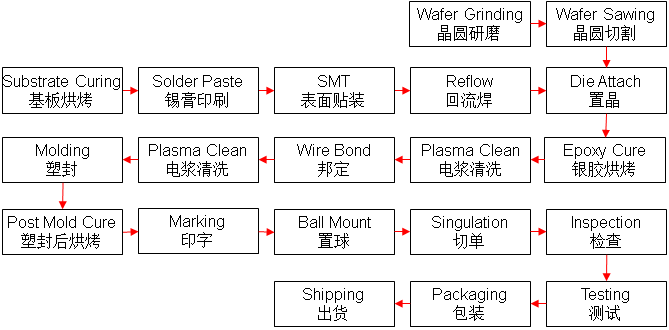

SiP封裝工藝流程
下面這個視頻是來自Macronas，涵蓋了整個后段的工藝過程，通過此視頻大家可以對后段工藝有個大體了解。由于視頻涉及的是QFP類型的封裝，與BGA封裝過程有些差異，但主要工藝過程是完全相同的，比如晶圓切割、置晶、邦定、塑封等。
點擊視頻鏈接：Package Assembly_Micronas.mp4
下一章節，我們會繼續SiP的工藝流程，講述晶圓研磨和切割，敬請關注。
詳細文字說明，可參考書籍《IC封裝基礎與工程實例》。
