BGA封裝是通過基板下表面的錫球(Solder Ball)與系統PCB實現互連的,本工序就是將錫球焊接在基板上的過程。工序可細分為如下圖4步:
1. 用與BGA焊盤相應的治具沾取助焊劑(Flux),并將其點在BGA焊盤上;
2. 通過置球治具(Ball attach tool)真空吸取錫球,并轉移至沾有助焊劑的焊盤上;松開真空開關,錫球在助焊劑的粘性作用下,粘貼在基板焊盤上;
3. 將上一步的基板通過熱風回流焊,錫球在高溫下熔化,并在助焊劑的幫助下,與基板焊盤浸潤,冷卻后,錫球與基板牢牢焊接在一起;
4. 焊接了錫球的基板,放入清洗機,把多余的助焊劑和臟污清洗掉,最后烘干。

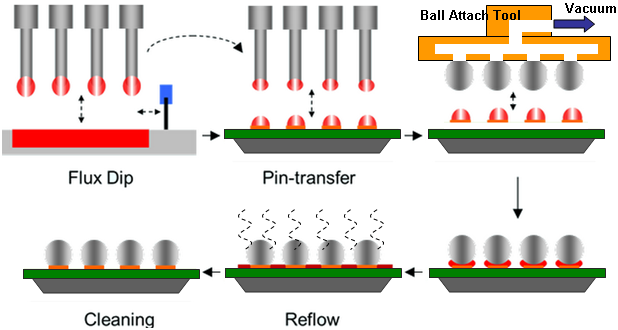

置球過程原理圖

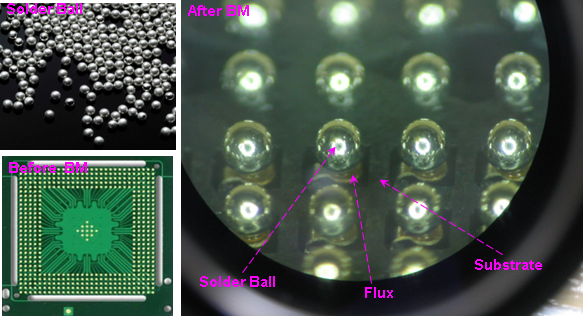

置球的原材料和設備:

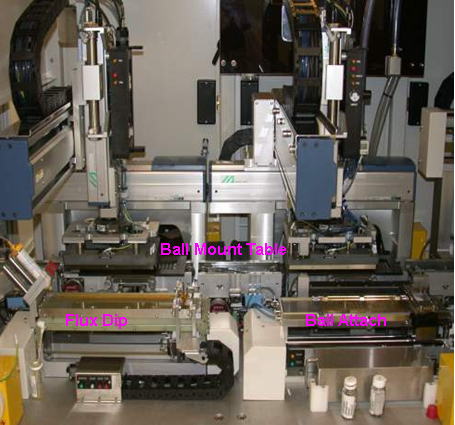

置球設備

顯微鏡下置球效果
下面是全自動植球機 BPS-7200的置球視頻以及回流焊視頻,僅供參考。
點擊視頻鏈接: Ball Mount and Reflow.mp4
下一章節,我們會繼續SiP的工藝流程,講述Package Sawing(切單),敬請關注。
